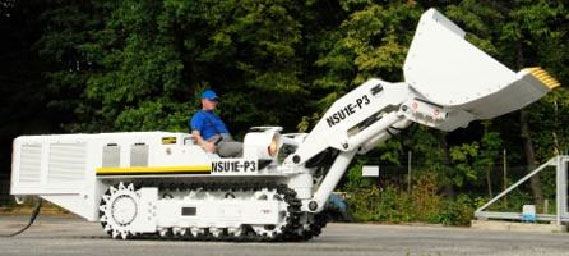

Погрузочная машина

pogr-mashina



Техническое описание

Загрузочный универсальный механизм NSU 1E в исполнении P1 – для подрыва почвы с возможностью применения гидравлического молотка (быстрая замена лопаты на молоток и наоборот с помощью быстродействующих муфт).

Механизм работает под напряжением от 500 до  1100 V. В случае заказа необходимо уточнить.



Технические параметры:



Технические параметры NSU-1E P1



1)         тяговая сила мезанизма                                                                                                     77 kN

2)         макс. скорость                                                                                                                    1   ms-1

3)         рабочий наклон с полной лопатой                                                                                  ±18o

4)         рабочий наклон с пустой лопатой                                                                                   ±22 o

5)         ходовые ролики самосмазывающиеся

6)         максимальная высота шасси                                                                                             0,16m

7)         можность подключить малую механизацию с гидравлическим приводом.

8)         механизм имеет отделение с параметрами: - поставл. к-во масла                               80 lmin-1

- рабочее давление                              180 Mpa

на которое можно подключить еще одно гидравлическое оборудование (например гидравл. отбойный молоток).

Установку и подключение необходимо приспособить применяемому оборудовани.

9)         выдвижение стрелы                                                                                                          800mm

10)       макс. объем лопаты                                                                                                            0,4m3

11)       макс. горизонтальный поворот стрелы                                                                           ±30o

12)       управление механизмов осуществляется с помощью ручных и ножных гидравлических дистанционных элементов управления (система „Joystick“).

13)       макс. поперечный наклон при езде                                                                                 ±5 o

14)       макс. размер механизма:

- макс. длина                                                                                                                                  7,64 m

- выдвижение стрелы ( 800 mm )                                                                                                 8,44 m

- ширина                                                                                                                                        1,18m

- высота                                                                                                                                         1,3m

15)       достиг. под уровень почвы                                                                                             290mm

16)       Все части для перевозки в шахте и манипуляции на поверхности оснащены захватом груза.

17)       Все устройства, необходимые для монтажи а демонтажи поставляются с загрузочным механизмом

18)       Продавец имеет в расположении склад с зап. частями.

19)       Шасси гусеничное BVP.

20)       привод к вентилятора для охлаждения гидравлического округа от гидромотора.

21)       рабочее напряжение            от 500 до 100 V

22)       блокировочные функции гидравлической системы: - уровень масла

- температура масла

- занос маслоочистителя

- блокировка всех движений механизма после выключения электродвигателя

23)       механизм оснащен контрольным прибором волочения буксирного кабеля
