Маслостанция
Описание
Гидравлические агрегаты НА являются источником давления для механизированных подвижных крепей в угольных шахтах.

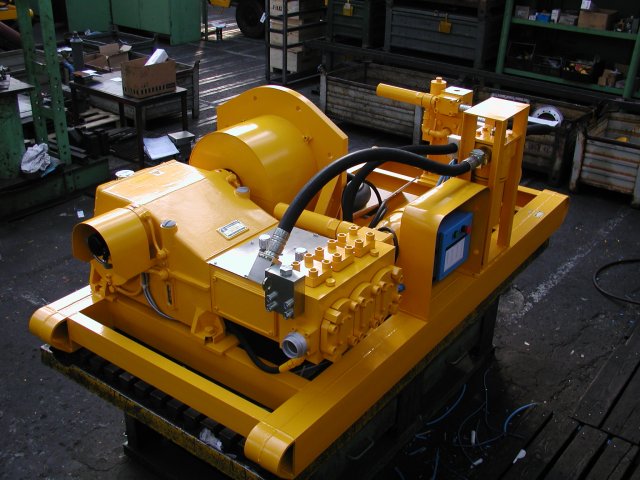

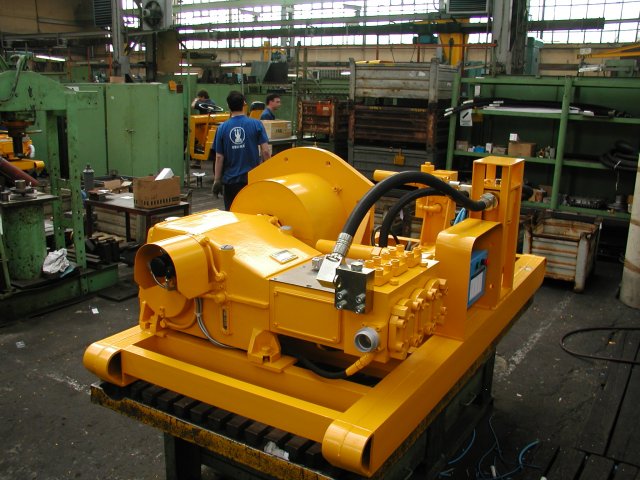

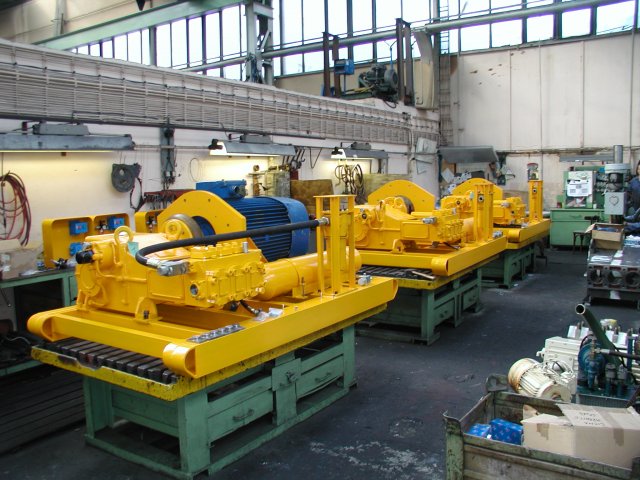

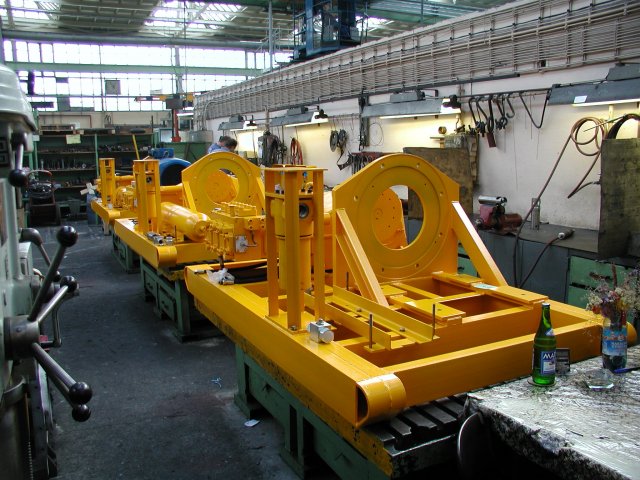

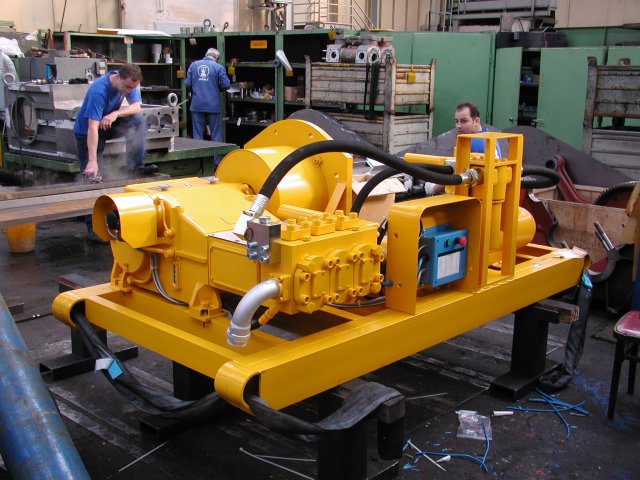

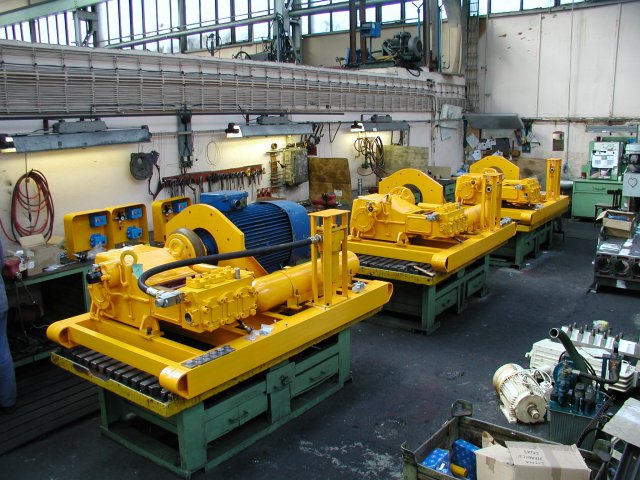

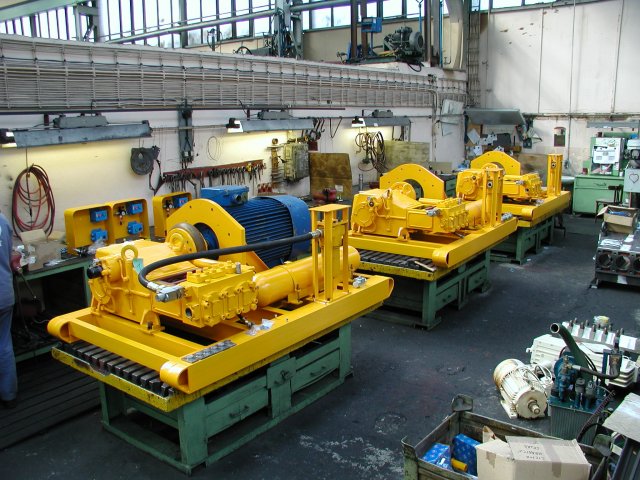

Гидравлический агрегат состоит из насосной станции и бака для эмульсии. На фундаментальной раме насосной станции укреплен плунжерный насос
РАХ-3-100, соединенный упругой муфтой с электродвигателем в взрывобезопасном исполнении. Горизонтальный бак имеет цилиндрическую форму
объёмом 1000,2000 или 3000л.
ООО"МГС" является единственным официальным представителем SIGMA PUMPY HRANICE (Чехия) за Уралом.
C 2004 года мы занимаемся поставкой Гидравлических агрегатов SIGMA. Так же ООО"Моравия-гидросервис" осуществляет сервисное обслуживание
и поставку запасных частей на Гидравлические агрегаты SIGMA.
В настоящее время наши Гидравлические агрегаты в разных исполнениях эксплуатируются на:
ОАО «Воркутауголь» ш. Комсомольская с 2006 г;
ОАО «СУЭК» ш. Полысаевская с 2007 г.
ОАО «СУЭК» ш. 7 ноября с 2008 г.
ОАО «СУЭК» ш. Хакассакая с 2008 г.
ОАО «Промуглесбыт» ш. Колмогороская 2 с 2007 г.
ОАО «ш. Распадская» с 2007 г.
ОАО «КОКС»ш. Романовская с 2007 г.
Технические характеристики
- Гидравлический агрегат НА 300
-
Гидравлический агрегат является источником жидкости под давлением гидравличес-ких систем используемых в глубинных угольных шахтах. В основном подает жидкость под давлением механизированным передвижным крепям.
Технические данные: Исполнение Р1 Р2 расход насоса 156 л/мин 2х156 л/мин давление - выключения 320 бар 320 бар давление - включающее 260 бар 260 бар объем бака 2000 л 2000 л тип насоса 1 х РАХ-3-100-40 1 х РАХ-3-100-40 входные обороты 1480 об/мин 1480 об/мин ход плунжеров 100 мм 100 мм количество плунжеров 3 3 передаточное число 3,46 3,46 обороты кривошипного вала 429 об/мин 429 об/мин предохранительный клапан настроен на 450 бар 450 бар давление всасывающего насоса 0-6 бар 0-6бар эл. двигатель для шахт в взрывобезопасном исполнении количество 1 2 обороты 1480 об/мин 1480 об/мин напряжение 660 В/1140 В 660 В/1140 В мощность 132 кВт 132 кВт электроуправление агрегата "EZO 4" "EZO 4" напряжение 3J3 B 3J3 B управляющее давление воздуха в пневматических роликах 4 бар 4 бар управляющее напряжение контактного манометра 36 В 36 В масса агрегата 2900 кг 5100 кг Агрегат НА 150/320 Р2 далее оборудован следующим:

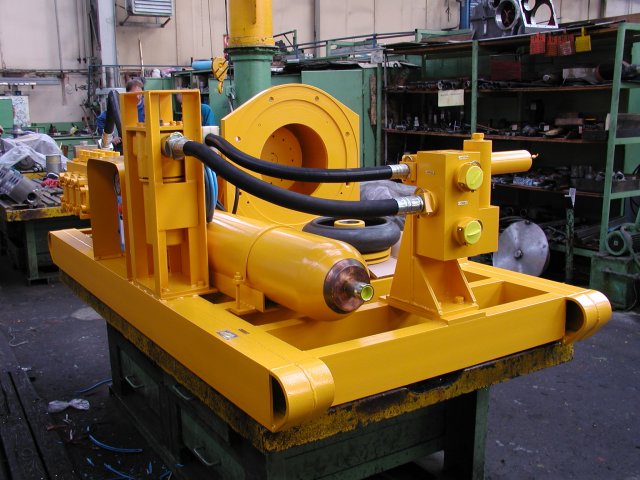

Высоконапорный фильтр, внутренний диаметр DN 32мм,давлШШГ400 бар ,расход 360л/мин5 фильтрующая способность50-63 мкм Высоконапорные шланги, внут. диаметр DN 32 мм давление PN 345 бар Всасывающие шланги, внут. диаметр DN 50 мм, разрежение PN 0,9,присоединение G2 Гидропневматический аккумулятор, объем 32л давление 360 бар
Агрегат НА 150/320 - Р2 состоит из:
- 1х насосная станция
- 1х бак агрегата
- 1х эл. управление агрегата
- 1 х комплект запасных частей
Агрегат НА150/320 -Р1 состоит из:
- 2х насосная станция
- 1хбак агрегата
- 2х эл. управление агрегата
- 1х комплект запасных частей
- Гидравлический агрегат НА 200
-
Гидравлический агрегат является источником жидкости под давлением гидравличес-ких систем используемых в глубинных угольных шахтах. В основном подает жидкость под давлением механизированным передвижным крепям.
Технические данные: Исполнение Р1 Р2 расход насоса 156 л/мин 2х156 л/мин давление - выключения 320 бар 320 бар давление - включающее 260 бар 260 бар объем бака 2000 л 2000 л тип насоса 1 х РАХ-3-100-40 1 х РАХ-3-100-40 входные обороты 1480 об/мин 1480 об/мин ход плунжеров 100 мм 100 мм количество плунжеров 3 3 передаточное число 3,46 3,46 обороты кривошипного вала 429 об/мин 429 об/мин предохранительный клапан настроен на 450 бар 450 бар давление всасывающего насоса 0-6 бар 0-6бар эл. двигатель для шахт в взрывобезопасном исполнении количество 1 2 обороты 1480 об/мин 1480 об/мин напряжение 660 В/1140 В 660 В/1140 В мощность 132 кВт 132 кВт электроуправление агрегата "EZO 4" "EZO 4" напряжение 3J3 B 3J3 B управляющее давление воздуха в пневматических роликах 4 бар 4 бар управляющее напряжение контактного манометра 36 В 36 В масса агрегата 2900 кг 5100 кг Агрегат НА 150/320 Р2 далее оборудован следующим:
Высоконапорный фильтр, внутренний диаметр DN 32мм,давлШШГ400 бар ,расход 360л/мин5 фильтрующая способность50-63 мкм Высоконапорные шланги, внут. диаметр DN 32 мм давление PN 345 бар Всасывающие шланги, внут. диаметр DN 50 мм, разрежение PN 0,9,присоединение G2 Гидропневматический аккумулятор, объем 32л давление 360 бар
Агрегат НА 150/320 - Р2 состоит из:
- 1х насосная станция
- 1х бак агрегата
- 1х эл. управление агрегата
- 1 х комплект запасных частей
Агрегат НА150/320 -Р1 состоит из:
- 2х насосная станция
- 1хбак агрегата
- 2х эл. управление агрегата
- 1х комплект запасных частей
- Гидравлический агрегат НА 150
-
Гидравлический агрегат является источником жидкости под давлением гидравличес-ких систем используемых в глубинных угольных шахтах. В основном подает жидкость под давлением механизированным передвижным крепям.
Технические данные: Исполнение Р1 Р2 расход насоса 156 л/мин 2х156 л/мин давление - выключения 320 бар 320 бар давление - включающее 260 бар 260 бар объем бака 2000 л 2000 л тип насоса 1 х РАХ-3-100-40 1 х РАХ-3-100-40 входные обороты 1480 об/мин 1480 об/мин ход плунжеров 100 мм 100 мм количество плунжеров 3 3 передаточное число 3,46 3,46 обороты кривошипного вала 429 об/мин 429 об/мин предохранительный клапан настроен на 450 бар 450 бар давление всасывающего насоса 0-6 бар 0-6бар эл. двигатель для шахт в взрывобезопасном исполнении количество 1 2 обороты 1480 об/мин 1480 об/мин напряжение 660 В/1140 В 660 В/1140 В мощность 132 кВт 132 кВт электроуправление агрегата "EZO 4" "EZO 4" напряжение 3J3 B 3J3 B управляющее давление воздуха в пневматических роликах 4 бар 4 бар управляющее напряжение контактного манометра 36 В 36 В масса агрегата 2900 кг 5100 кг Агрегат НА 150/320 Р2 далее оборудован следующим:
Высоконапорный фильтр, внутренний диаметр DN 32мм,давлШШГ400 бар ,расход 360л/мин5 фильтрующая способность50-63 мкм Высоконапорные шланги, внут. диаметр DN 32 мм давление PN 345 бар Всасывающие шланги, внут. диаметр DN 50 мм, разрежение PN 0,9,присоединение G2 Гидропневматический аккумулятор, объем 32л давление 360 бар
Агрегат НА 150/320 - Р2 состоит из:
- 1х насосная станция
- 1х бак агрегата
- 1х эл. управление агрегата
- 1 х комплект запасных частей
Агрегат НА150/320 -Р1 состоит из:
- 2х насосная станция
- 1хбак агрегата
- 2х эл. управление агрегата
- 1х комплект запасных частей
